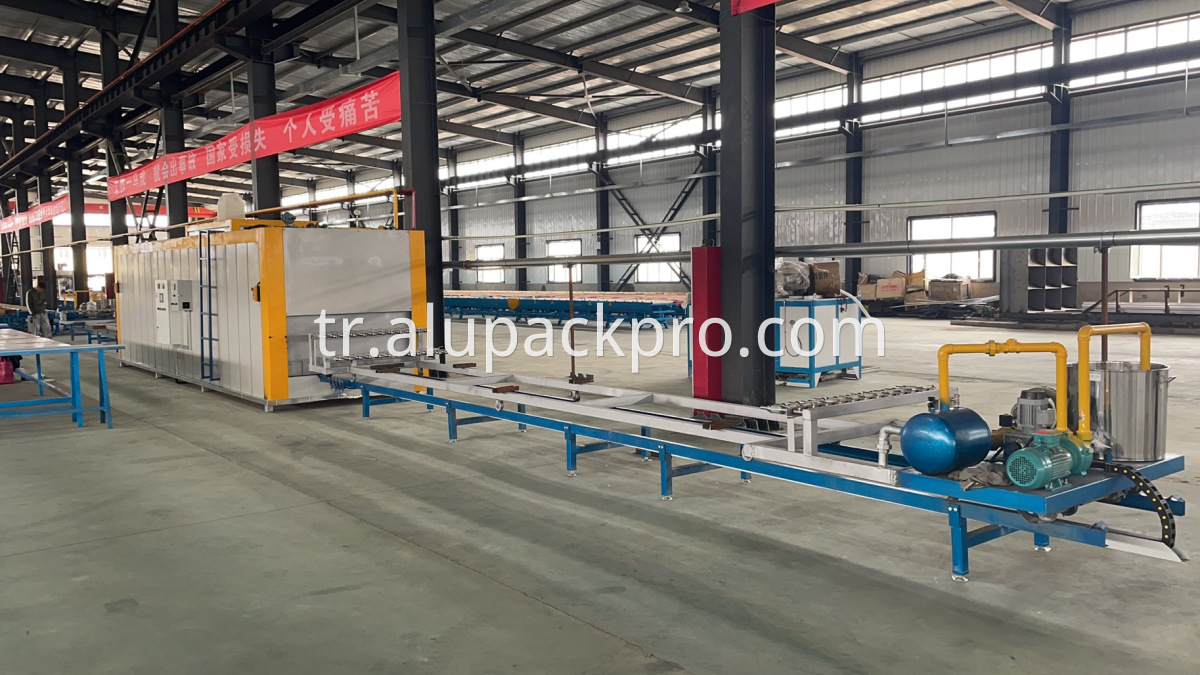

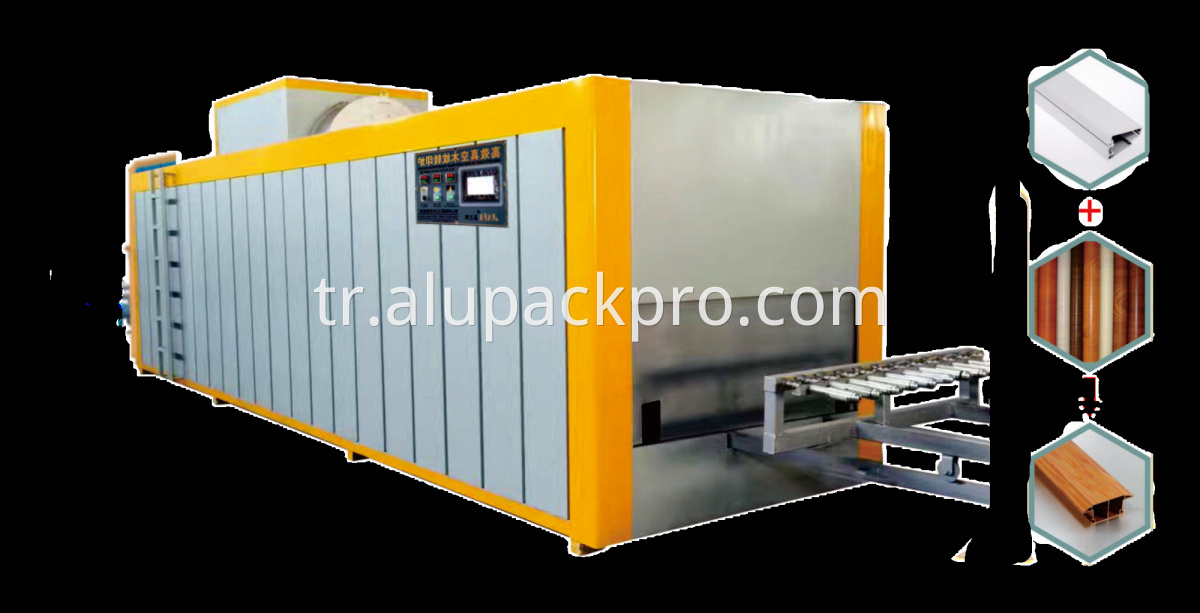

Alüminyum Profiller İçin Ahşap Efekt Üretim Hattı

• Alüminyum ahşap tahıl transfer fırını, silindiri hareket ettirmek için sikloidal bir fırıldak redüktörü tarafından tahrik edilir, bu da beslemeyi sağlamak için vakumlu yardımcı çerçeveyi tahrik eder.
• Elektrik, sıcaklık kontrol sistemi, işletim sistemi ve mekanik parçalar sayesinde profil, vakumlu yardımcı çerçeve aracılığıyla ısıtılmak üzere fırına girer ve termal penetrasyon kürlemesi sağlanır.
• Kürleme tamamlandıktan sonra fırından otomatik olarak çıkar ve çıktıktan sonra filmin hızlı çıkarılmasını kolaylaştırmak ve üretim verimliliğini artırmak için ters üfleme filmi gerçekleştirilir.
• Fırına giriş ve çıkış ve sıcaklık kontrol modu: tam otomatik. Fırına otomatik besleme, fırından otomatik çıkış, otomatik vakum kapatma, otomatik güç kapatma. Dört sıcaklık ölçüm noktası, dört bölge sıcaklık kontrolü. Üründe renk farklılığı oluşmaması için altı bölgedeki sıcaklık farkı 5°C olacak şekilde kontrol edilir.

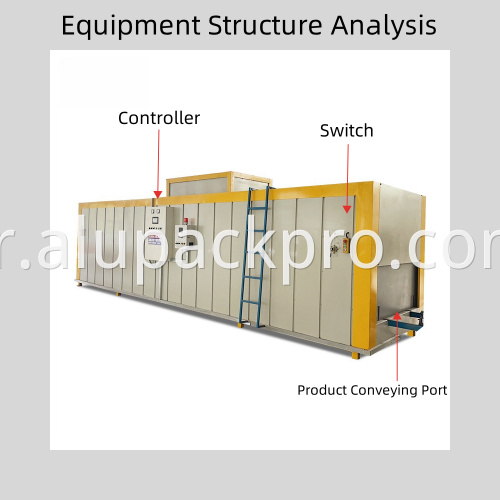

ANA BİLEŞİM

1. Termoset transfer fırını (brülör ve ısı sirkülasyon sistemi dahil) 1 takım

2. Vakum ve tahrik cihazı 2 takım


3. Tek transfer arabası 2 takım

4. Tam otomatik elektrik kontrol sistemi 1 set

• Transfer Baskı Alüminyum Profil Uzunluğu: Vakum nozulu: Aşağıdan yukarıya ilk katman: 6300mm alüminyum, ikinci katman: 6800mm alüminyum, üçüncü katman: 7300mm alüminyum
• Maksimum Profil Kesit Boyutları: Genişlik 100mm × Yükseklik 160mm
• Üretim Kapasitesi: Yaklaşık. 4-8 parti/saat, 3-5 ton/parti
• Transfer Kağıt Çeşitleri: Plastik bazlı ve saf kağıt, ahşap desenli kağıt
• Besleme rafı boyutları:(U×G×Y mm): 5000×460×750 (keçe astarlı)
• İşleme Sıcaklığı: 150°C-185°C (dört bölgeli sıcaklık algılama kullanılarak)
• Kürleşme Süresi: 7-15 dakika (malzeme boyutuna ve kağıt türüne bağlı olarak)
• Isıtma Yöntemi: Sıvılaştırılmış petrol gazı, doğal gaz veya elektrikli ısıtma
• Kapsamlı Enerji Tüketimi: 6,5m³--9,0 m³/t (Alüminyum boyutuna dayalı olarak aktarılan alüminyum tonu başına gaz tüketimi)
• Taşıma Yöntemi: Otomatik/Manuel
• Saha Alanı Gereksinimleri (Referans Fırın Boyutları): Uzunluk 29100mm × Genişlik 2360mm × Referans Yüksekliği 3400mm

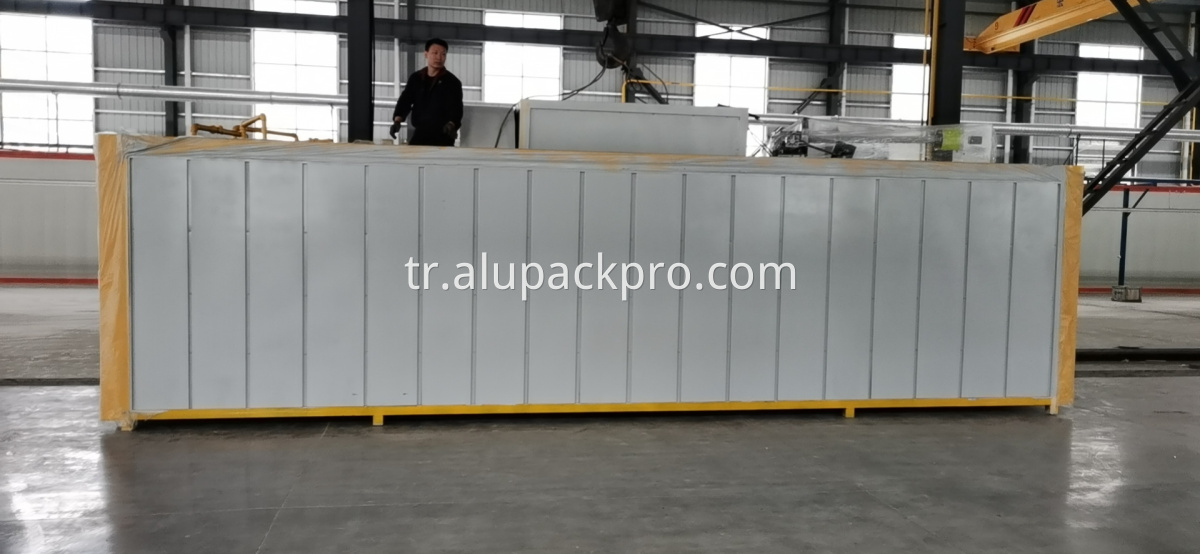

• Referans Fırın Boyutları: Uzunluk 8480 mm × Genişlik 2160 mm × Yükseklik 2800 mm (Not: Dışa aktarma versiyonunun yüksekliği 2500 mm'dir)
• Transfer Başına Profil Sayısı: (Sepet Başına) 36 adet + 36 adet (üç kat)
• Çalışma Güç Tüketimi: 12KW (ısı kaynağı olarak yüksek verimli elektrikli ısıtma tüpleri kullanıldığında 96KW)
• Toplam Motor Gücü: 16.5KW
• Dış Kabuk Yapısı: Tamamen boyalı; kullanıcı gereksinimlerine göre özelleştirilebilir dış renk
• Dış Kabuk Malzemesi: 2.0mm A3 çelik levha
• İç Kabuk Malzemesi: 1,5 mm A3 galvanizli çelik levha
• Yalıtım Yapısı ve Malzemeleri: Alüminosilikat cam elyaf yünü + 100Kg/m³ yoğunluğa sahip yüksek kaliteli taş yünü, yalıtım katmanı kalınlığı yakl. 230 mm, üstün enerji tasarrufu sağlayan yalıtım performansı sunar.
• Hava Akışı Yöntemi: Ayarlanabilir hava çıkışlarına sahip alttan beslemeli, üstten dönüşlü sirkülasyon sistemi.
• Hava Kanalı Malzemesi: 1,5 mm galvanizli çelik levhadan hidrolik bükme ile oluşturulmuştur.
• Fırın Odası Giriş Referans Boyutları: Genişlik: 1690–2170 mm, Yükseklik: ≥720 mm.
