Büyük Panel İçin Ahşap Efekt Üretim Hattı

Son Fiyat alın

Şimdi başvurun

Açıklama

Ürün Açıklaması

Wood Effect Production Line For Aluminum Profiles

Büyük Panel İçin Ahşap Tahıl Transfer Fırını

ANA PERFORMANS

A. Özelleştirilebilir tek/çift istasyon tasarımı, esnek model seçimi, maliyet etkinliğini büyük ölçüde artırır;
B. Özel yüksek sıcaklıkta vakum film tasarımı, transfer efektini sağlar
C. Çoklu koruma cihazı: vakum aşırı voltaj koruması, vakum sabit voltaj kontrolü;
D. Olgun dokunmatik ekranlı insan-makine arayüzü ile parametreler daha kullanışlı ve sezgiseldir

KULLANIM ARALIĞI

Ahşap tahılın alüminyuma, alüminyum levhaya transfer baskısı, kapı ve pencere yüzeylerinin dikişsiz kaynağı, Alüminyum fabrikası, tüm alüminyum mobilya fabrikası, dikişsiz kaynak fabrikası kapı ve pencereleri, alüminyum kaplama fabrikası için uygundur. Bir çeşit alüminyum yüzey işleme makinasıdır.

AHŞAP TAHIL TRANSFER BASKI MAKİNASI ÇALIŞMA PRENSİBİ

I. Bu alüminyum ahşap damar transfer fırını, transfer edilen ürünlerin yüzeyinde son derece gerçekçi ahşap damar, mermer ve diğer yüzeyler üreten torba çıkarma vakumlu ahşap damar transfer baskısını kullanır. Öncelikle püskürtme, pişirme, elektroforez veya benzeri işlemlerle işlenmiş metal yüzeylere termal transfer baskı için tasarlanmıştır.

1. Fırın Gövdesi

Diğer parçaların montajı ve ısı yalıtımının sağlanması için temel bileşen görevi görür. Dış kabuk, yalıtım malzemesi ve çerçeveden oluşur.

2. Isıtma ve Sıcaklık Kontrol Sistemi

Elektrik kontrol sistemi, PLC, dokunmatik ekran, solenoid valfler, anahtarlar vb. içeren bir elektrik kabininden oluşur. Güç gereksinimleri: Üç fazlı dört telli AC380V, 16,5KW (gazla çalışan), 130KW (elektrikle çalışan). Tüm çekme zinciri kabloları, büyük markaların yüksek esnekliğe sahip, kırılma önleyici kablolarını kullanır.

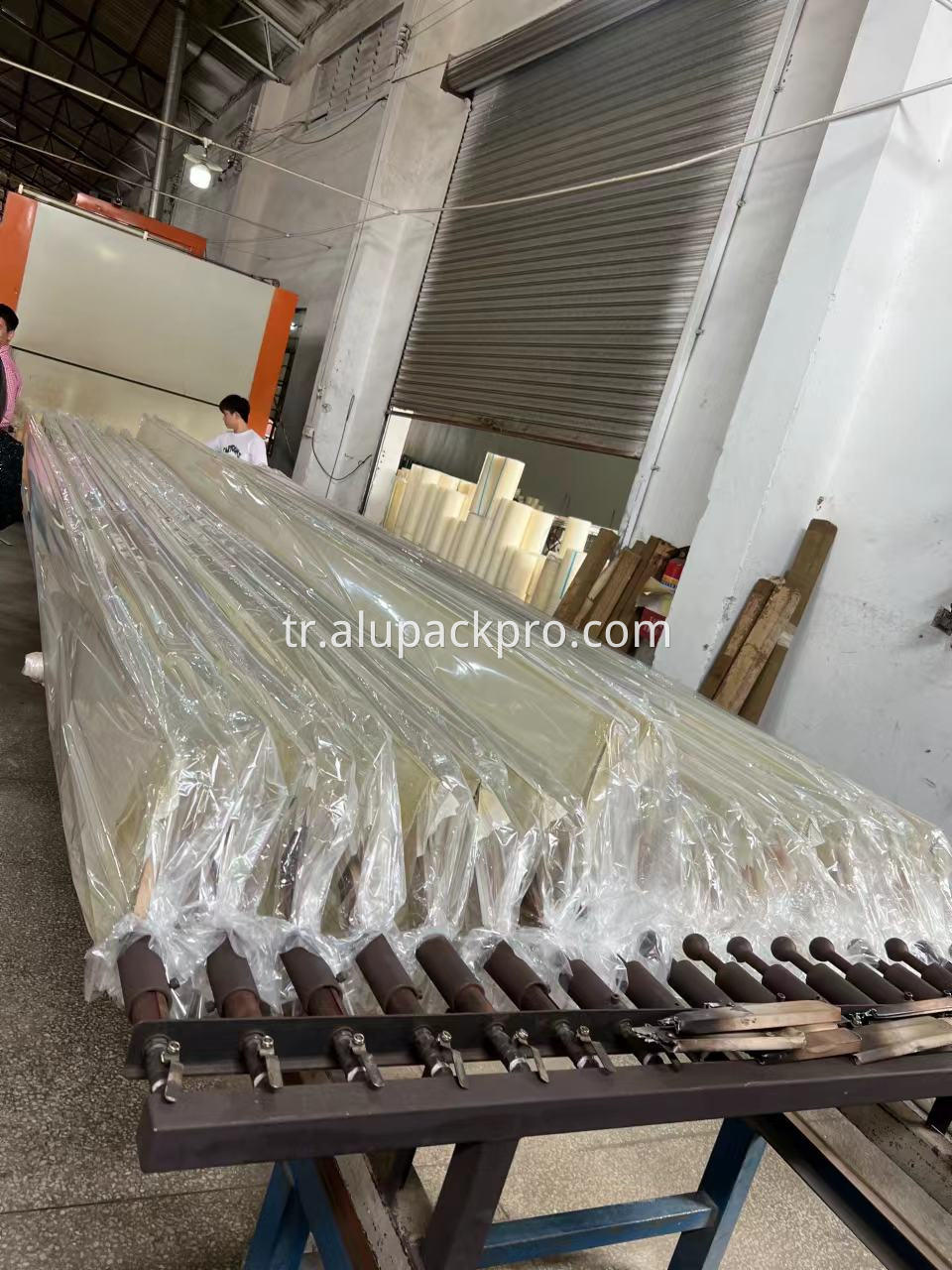

3. Vakumlu Yapışma Cihazı

Ahşap veya taş desenli kağıt filmlerin emilmesini ve yapıştırılmasını sağlamak için su halkalı vakum pompası, borular, vakum emme kafaları, çerçeve ve yürüyen besleme mekanizmasından oluşur.

4. Film Ters Üfleme Cihazı

Profiller fırından çıktıktan sonra ters film üfleme gerçekleştirmek için orta basınçlı bir üfleyicinin vakum emme kafalarıyla birbirine bağlanması, filmin hızlı çıkarılmasını kolaylaştırır ve üretim verimliliğini artırır.

5. Vakum Yardımcı Çerçevesi

Sabit bir destek, hareketli vakum çerçevesi ve su tankından oluşur. Profil yükleme ve boşaltma için çalışma platformu görevi görür.

ANA BİLEŞİM

1. Termoset transfer fırını (brülör ve ısı sirkülasyon sistemi dahil) 1 takım

2. Vakum ve tahrik cihazı 2 takım

3. Tek transfer arabası 2 takım

4. Tam otomatik elektrik kontrol sistemi 1 set

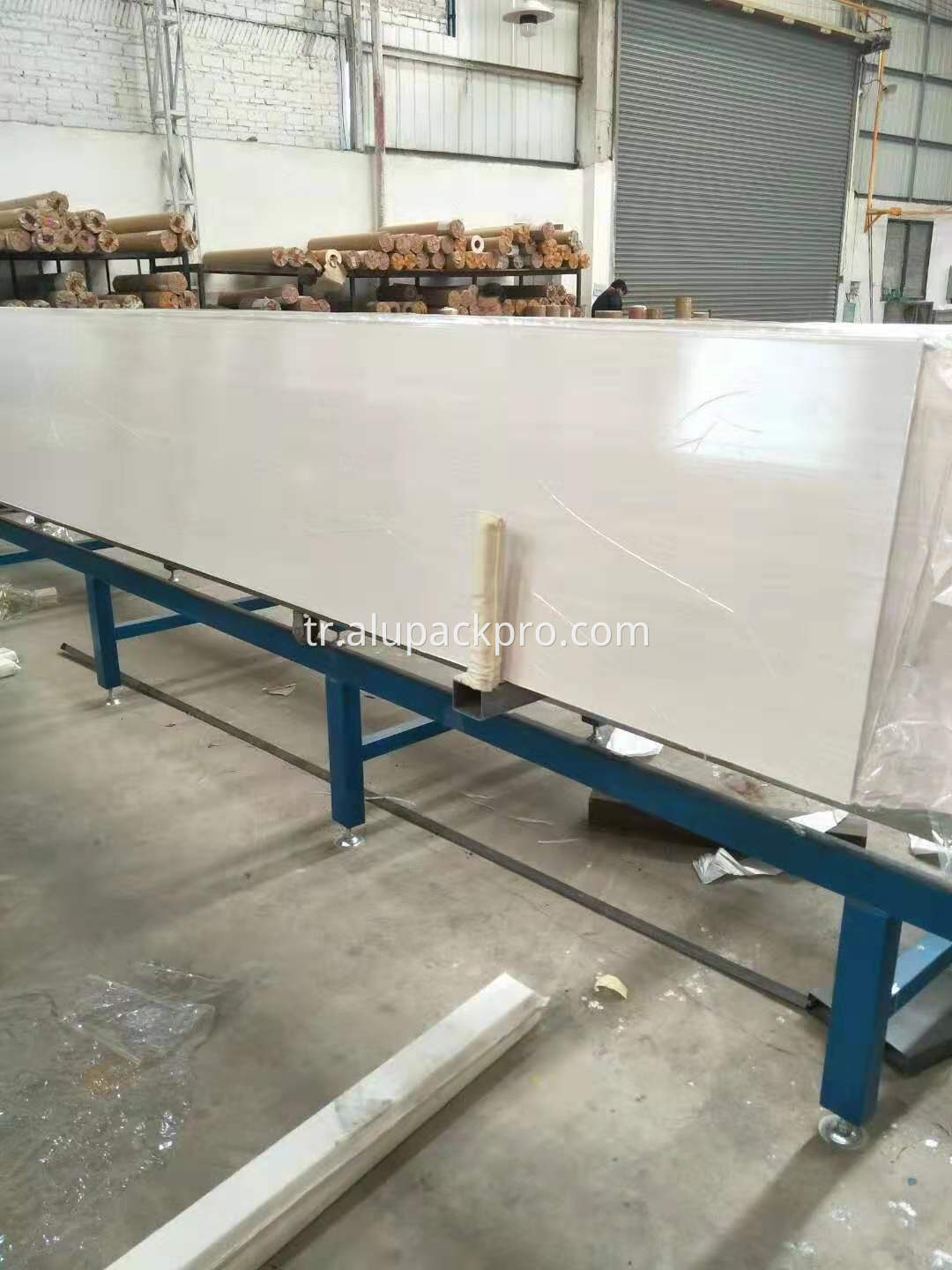

Woodgrain Imitation Production Line for aluminum

ANA TEKNİK PARAMETRELER VE GEREKSİNİMLER

Transfer Baskı Alüminyum Profil Uzunluğu: 600*6000*18
Üretim Kapasitesi: Fırın başına 26 adet
Transfer Kağıdı Çeşitleri: Plastik bazlı ve saf kağıt, ahşap damarlı desen kağıdı (ahşap damarlı transfer parçaları)
İşleme Sıcaklığı: 150°C-185°C (dört bölgeli sıcaklık algılama kullanılarak)
Kürleşme Süresi: 7-15 dakika (malzeme boyutuna ve kağıt türüne bağlı olarak)
Isıtma Yöntemi: Sıvılaştırılmış petrol gazı, doğal gaz veya elektrikli ısıtma
Kapsamlı Enerji Tüketimi: 6,5m³--9,0 m³/ t
Taşıma Yöntemi: Otomatik/Manuel
Saha Alanı Gereksinimleri (Referans Fırın Boyutları): Uzunluk 29100mm × Genişlik 2360mm × Referans Yüksekliği 3400mm
Referans Fırın Boyutları: Uzunluk 8480 mm × Genişlik 2160 mm × Yükseklik 2800 mm (Not: Dışa aktarma versiyonunun yüksekliği 2500 mm'dir)
Transfer Başına Profil Sayısı: 13 çubuk + 13 çubuk (tek katman)
Çalışma Güç Tüketimi: 12KW (ısı kaynağı olarak yüksek verimli elektrikli ısıtma tüpleri kullanıldığında 96KW)
Toplam Motor Gücü: 16.5KW
Dış Kabuk Yapısı: Tamamen boyalı; kullanıcı gereksinimlerine göre özelleştirilebilir dış renk
Dış Kabuk Malzemesi: 2.0mm A3 çelik levha
İç Kabuk Malzemesi: 1,5 mm A3 galvanizli çelik levha
Yalıtım Yapısı ve Malzemeleri: Alüminosilikat cam elyaf yünü + 100Kg/m³ yoğunluğa sahip yüksek kaliteli taş yünü, yalıtım katmanı kalınlığı yaklaşık. 230 mm, üstün enerji tasarrufu sağlayan yalıtım performansı sunar.
Hava Akışı Yöntemi: Ayarlanabilir hava çıkışlarına sahip alttan beslemeli, üstten dönüşlü sirkülasyon sistemi.
Hava Kanalı Malzemesi: 1,5 mm galvanizli çelik levhadan hidrolik bükme ile oluşturulmuştur.
Fırın Odası Giriş Referans Boyutları: Genişlik: 1690–2170 mm, Yükseklik: ≥720 mm.
