Alüminyum Levha için Woodgrain Taklit Üretim Hattı

Son Fiyat alın

Şimdi başvurun

Açıklama

Ürün Açıklaması

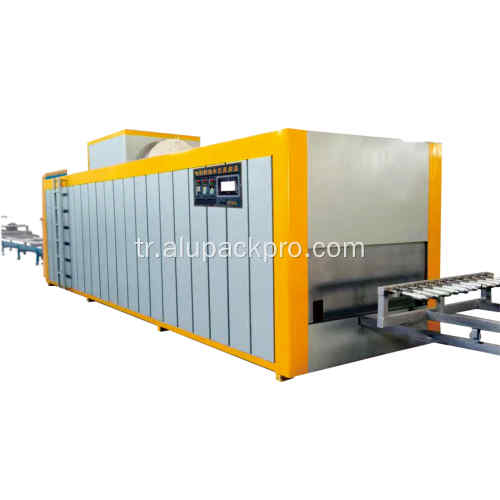

Alüminyum Panel İçin Sıcak Transfer Makinesi

ANA PERFORMANS

A. Özelleştirilebilir tek/çift istasyon tasarımı, esnek model seçimi, maliyet etkinliğini büyük ölçüde artırır;
B. Özel yüksek sıcaklıkta vakum film tasarımı, transfer efektini sağlar
C. Çoklu koruma cihazı: vakum aşırı voltaj koruması, vakum sabit voltaj kontrolü;
D. Olgun dokunmatik ekranlı insan-makine arayüzü ile parametreler daha kullanışlı ve sezgiseldir

KULLANIM ARALIĞI

Ahşap tahılın alüminyuma, alüminyum levhaya, kapı ve pencere yüzeylerinin dikişsiz kaynağına transfer baskısı, Alüminyum fabrikası, tüm alüminyum mobilya fabrikası, dikişsiz kaynak fabrikası kapı ve pencereleri, alüminyum kaplama fabrikası için uygundur. Bir çeşit alüminyum yüzey işleme makinasıdır.

AHŞAP TAHIL TRANSFER BASKI MAKİNASI ÇALIŞMA PRENSİBİ

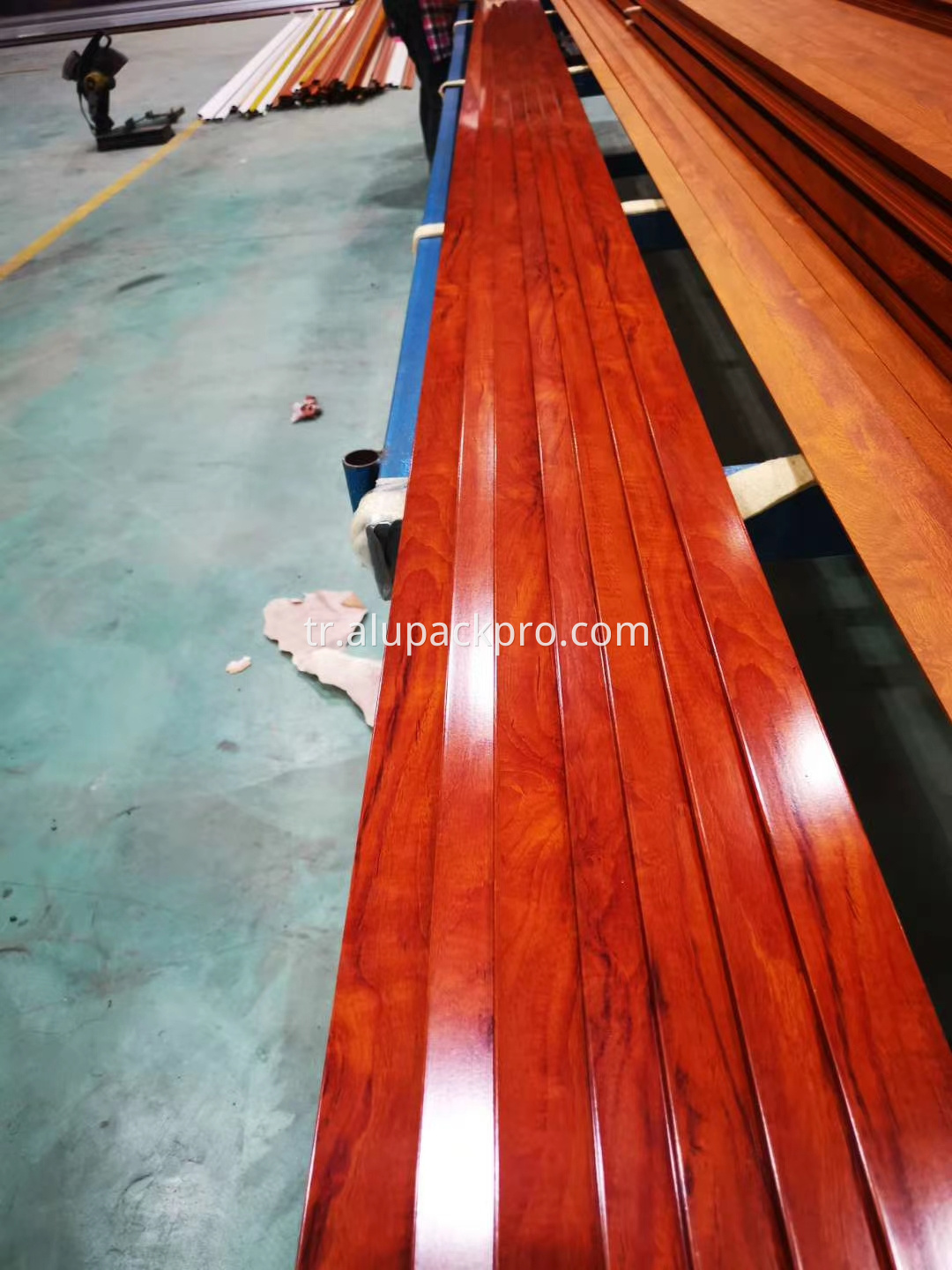

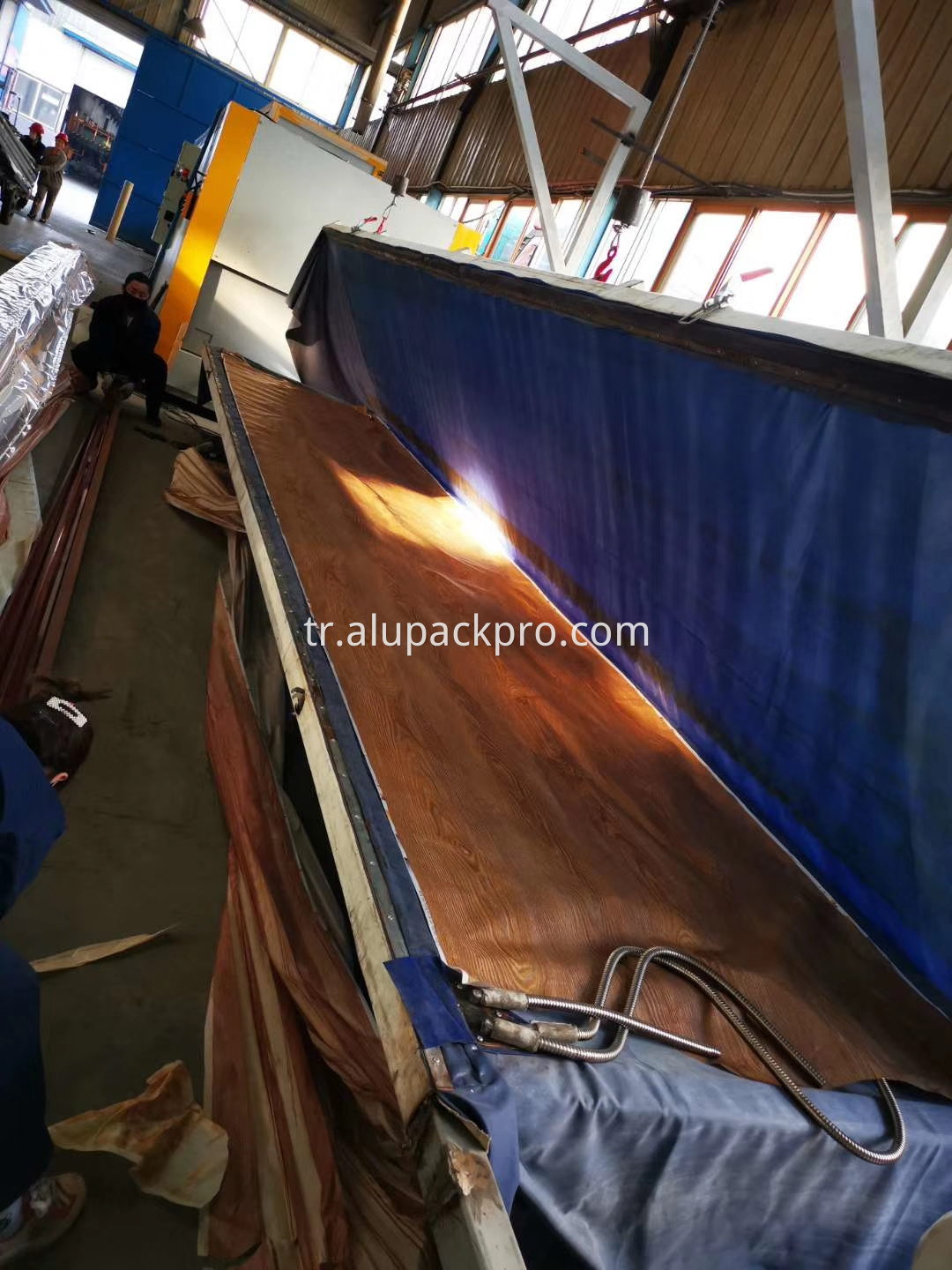

Bu alüminyum ahşap damar transfer fırını, transfer edilen ürünlerin yüzeyinde son derece gerçekçi ahşap damar, mermer ve diğer yüzeyler üreten torba çıkarma vakumlu ahşap damar transfer baskısını kullanır. Öncelikle püskürtme, fırınlama, elektroforez vb. yöntemlerle işlenen metal yüzeylere termal transfer baskı için tasarlanmıştır.

1. Fırın Gövdesi

Diğer parçaların montajı ve ısı yalıtımının sağlanması için temel bileşen görevi görür. Dış kabuk, yalıtım malzemesi ve çerçeveden oluşur.

2. Isıtma ve Sıcaklık Kontrol Sistemi

Elektrik kontrol sistemi, PLC, dokunmatik ekran, solenoid valfler, anahtarlar vb. içeren bir elektrik kabininden oluşur. Güç gereksinimleri: Üç fazlı dört telli AC380V, 16KW (gazla çalışan), 130KW (elektrikle çalışan). Tüm çekme zinciri kabloları, büyük markaların yüksek esnekliğe sahip, kırılma önleyici kablolarını kullanır.

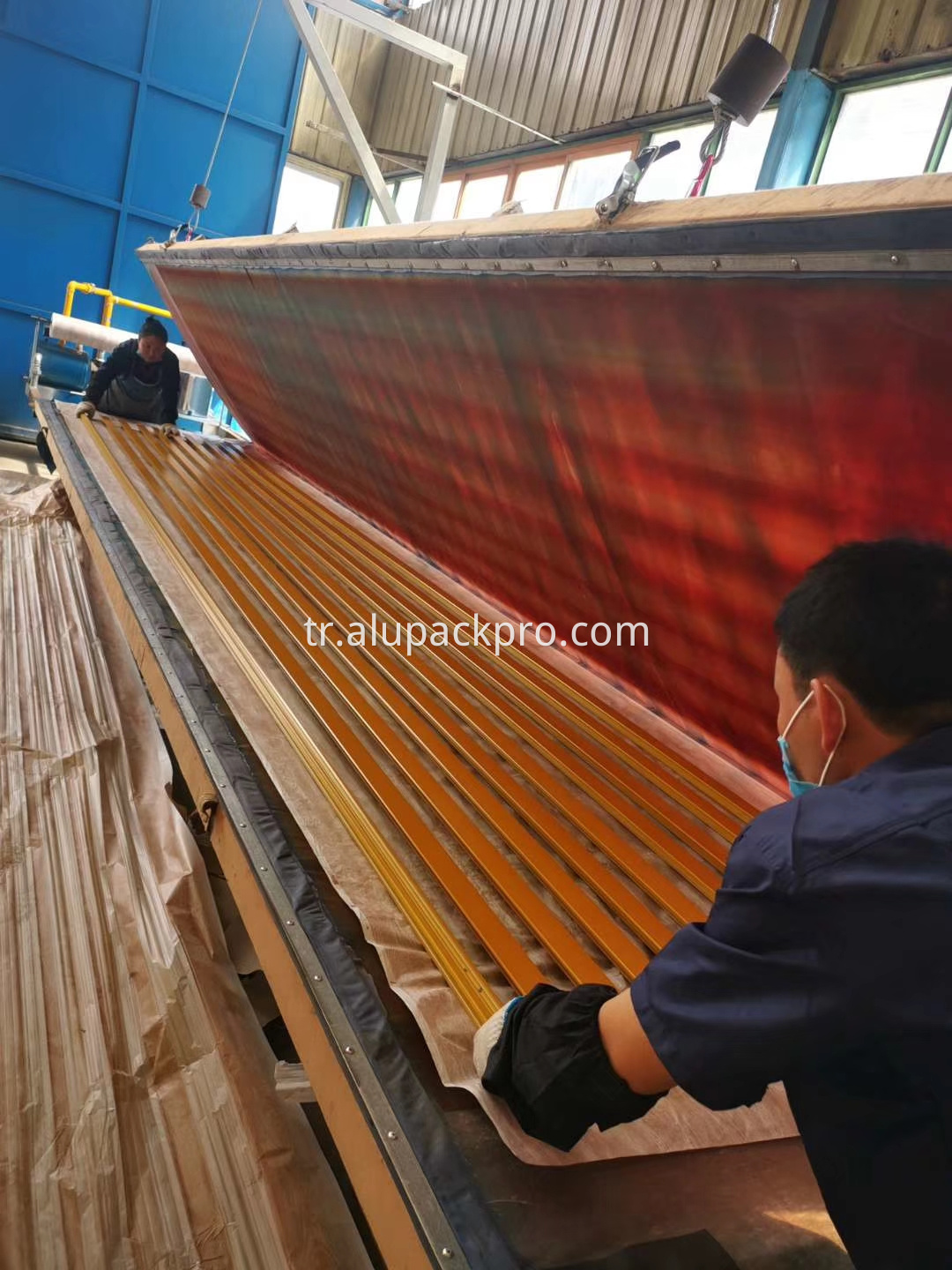

3. Vakumlu Yapışma Cihazı

Ahşap/taş desenli filmlerin emilmesini ve yapışmasını sağlamak için su halkalı vakum pompası, borular, vakum emme kafaları, çerçeve ve yürüyen besleme mekanizmasından oluşur.

4. Film Ters Üfleme Cihazı

Orta basınçlı bir üfleyiciyi vakum emme kafalarına bağlar. Hızlı film çıkarma ve gelişmiş üretim verimliliği için profiller fırından çıktıktan sonra ters film üfleme gerçekleştirir.

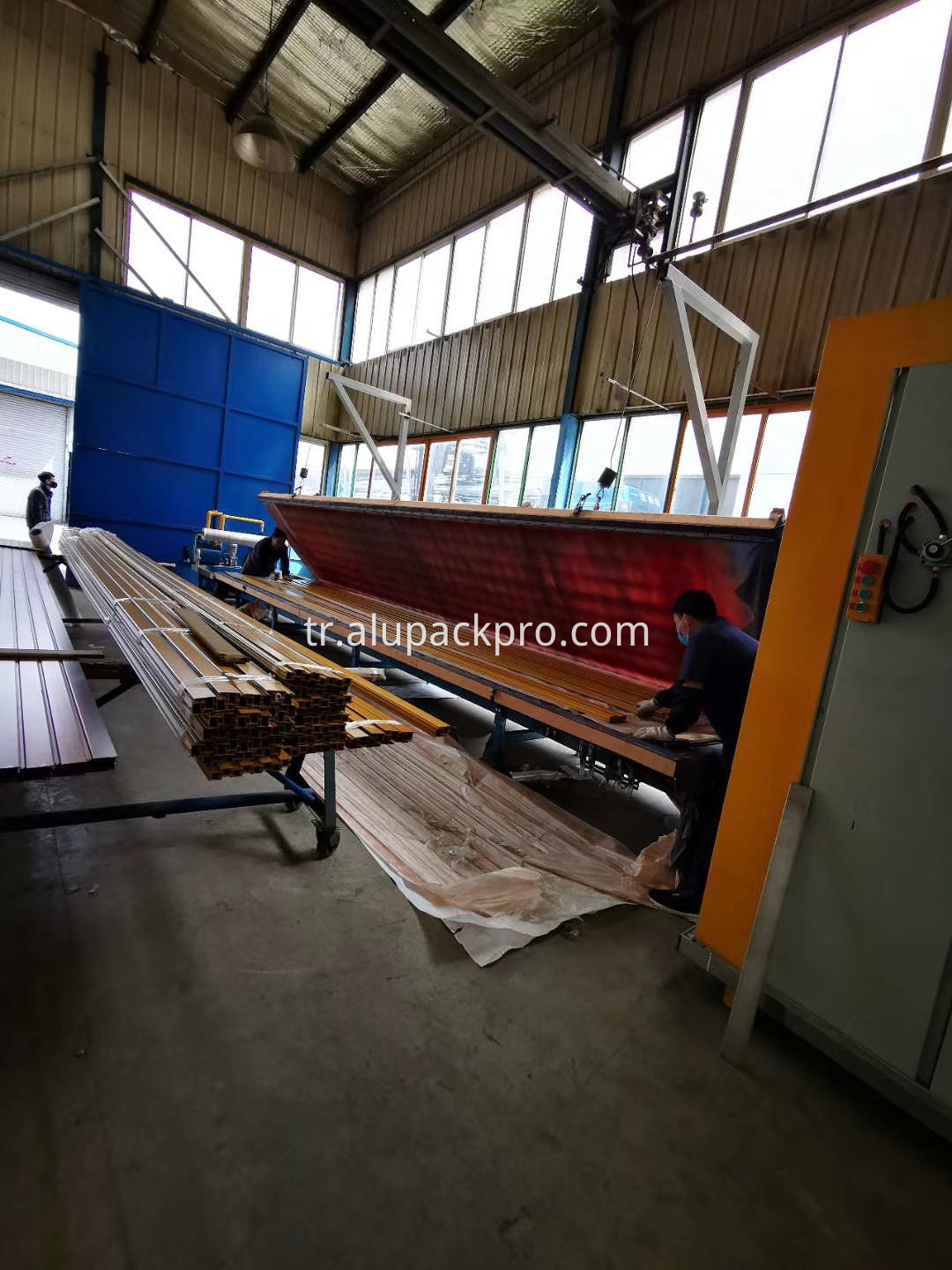

5. Vakum Yardımcı Çerçevesi

Sabit bir destek, hareketli vakum çerçevesi ve su tankından oluşur. Profil yükleme ve boşaltma için çalışma platformu görevi görür.

ANA BİLEŞİM

1. Termoset transfer fırını (brülör ve ısı sirkülasyon sistemi dahil) 2 takım

2. Vakum ve tahrik cihazı 2 takım (Kapak tarzı)

3. Tam otomatik elektrik kontrol sistemi 1 set

ANA TEKNİK PARAMETRELER VE GEREKSİNİMLER

Transfer Baskı Alüminyum Profil Uzunluğu: Alüminyum Profil Sayfası: 1220*2440mm
Maksimum Profil Kesit Boyutları: Genişlik 1220mm × Yükseklik 2440mm
Üretim Kapasitesi: Yaklaşık. 4-8 parti/saat, 2-3 ton
Transfer Kağıdı Çeşitleri: Plastik bazlı ve saf kağıt, ahşap damarlı desen kağıdı (ahşap efektli transfer sarf malzemeleri)
İşleme Sıcaklığı: 150°C-185°C (dört bölgeli sıcaklık algılama kullanılarak)
Kürleşme Süresi: 7-15 dakika (malzeme boyutuna ve kağıt türüne bağlı olarak)
Isıtma Yöntemi: Sıvılaştırılmış petrol gazı, doğal gaz veya elektrikli ısıtma
Kapsamlı Enerji Tüketimi: 6,5m³--9,0 m³/t (Alüminyum boyutuna dayalı olarak aktarılan alüminyum tonu başına gaz tüketimi)
Taşıma Yöntemi: Otomatik/Manuel
Saha Alanı Gereksinimleri (Referans Fırın Boyutları): Uzunluk12000mm × Genişlik 2800mm × Referans Yüksekliği 3000mm
Referans Fırın Boyutları: Uzunluk 4200mm × Genişlik 2600mm × Yükseklik 2810mm
Çerçeve: Tek çerçeve boyutları: 3000 mm uzunluk × 1600 mm genişlik (Ek platform özellikleri: 1500 mm × 800 mm)
Aktarım Başına Profil Sayısı: Kapak stili
Çalışma Güç Tüketimi: 10KW (ısı kaynağı olarak yüksek verimli elektrikli ısıtma tüpleri kullanıldığında 96KW)
Toplam Motor Gücü: 12KW
Dış Kabuk Yapısı: Tamamen boyalı; kullanıcı gereksinimlerine göre özelleştirilebilir dış renk
Dış Kabuk Malzemesi: 2.0mm A3 çelik levha
İç Kabuk Malzemesi: 1,5 mm A3 galvanizli çelik levha
Yalıtım Yapısı ve Malzemeleri: Alüminosilikat cam elyaf yünü + 100Kg/m³ yoğunluğa sahip yüksek kaliteli taş yünü, yalıtım katmanı kalınlığı yaklaşık. 230 mm, üstün enerji tasarrufu sağlayan yalıtım performansı sunar.
Hava Akışı Yöntemi: Ayarlanabilir hava çıkışlarına sahip alttan beslemeli, üstten dönüşlü sirkülasyon sistemi.
Hava Kanalı Malzemesi: 2mm galvanizli çelik sacdan hidrolik bükme ile oluşturulmuştur.
Fırın Odası Giriş Referans Boyutları: Genişlik: 1800 mm, Yükseklik: ≥730 mm.
