Açıklama

Ürün Açıklaması

Wood Effect Production Line For Aluminum Profiles

Mobilya Ürünleri İçin Ahşap Tahıl Transfer Fırını

ANA PERFORMANS

A. Özelleştirilebilir tek/çift istasyon tasarımı, esnek model seçimi, maliyet etkinliğini büyük ölçüde artırır;
B. Özel yüksek sıcaklıklı vakum film tasarımı transfer etkisini sağlar;
C. Çoklu koruma cihazı: vakum aşırı voltaj koruması, vakum sabit voltaj kontrolü;
D. Olgun dokunmatik ekranlı insan-makine arayüzü ile parametreler daha kullanışlı ve sezgiseldir.

KULLANIM ARALIĞI

Ahşap tahılın alüminyuma, alüminyum levhaya, kapı ve pencere yüzeylerinin dikişsiz kaynağına transfer baskısı, Alüminyum fabrikası, tüm alüminyum mobilya fabrikası, dikişsiz kaynak fabrikası kapı ve pencereleri, alüminyum kaplama fabrikası için uygundur. Bir çeşit alüminyum yüzey işleme makinesidir.

AHŞAP TAHIL TRANSFER BASKI MAKİNASI ÇALIŞMA PRENSİBİ

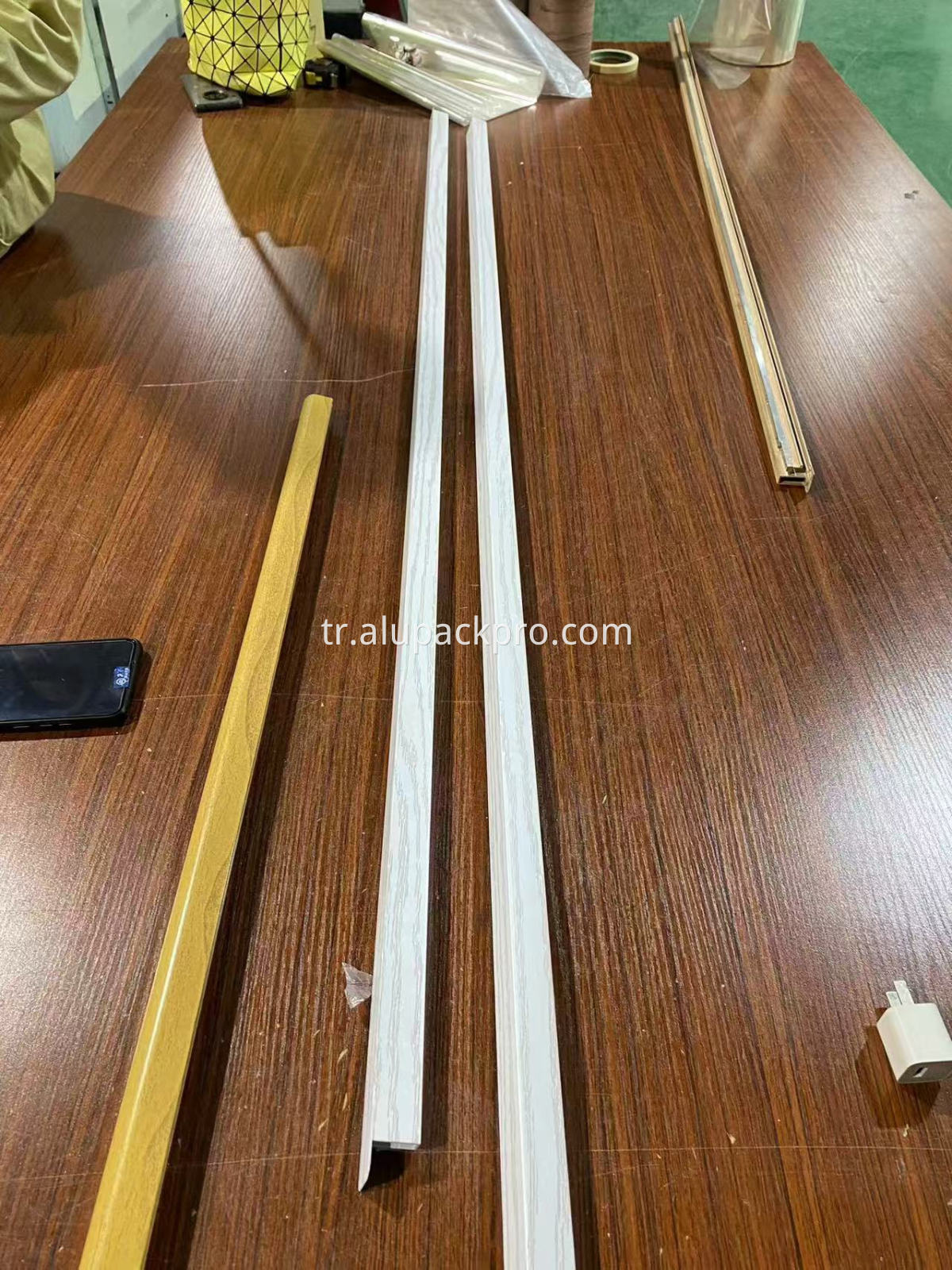

I. Alüminyuma yönelik bu Woodgrain Taklit Üretim Hattı, transfer edilen ürünlerin yüzeyinde son derece gerçekçi ahşap damarı, mermer ve diğer yüzeyler üreten torba çıkarma vakumlu ahşap damarlı transfer baskıyı kullanır. Öncelikle püskürtme, pişirme, elektroforez veya benzeri işlemlerle işlenmiş metal yüzeylere termal transfer baskı için tasarlanmıştır.

1. Fırın Gövdesi

Diğer parçaların montajı ve ısı yalıtımının sağlanması için temel bileşen görevi görür. Dış kabuk, yalıtım malzemesi ve çerçeveden oluşur.

2. Isıtma ve Sıcaklık Kontrol Sistemi

Elektrik kontrol sistemi, PLC, dokunmatik ekran, solenoid valfler, anahtarlar vb. içeren bir elektrik kabininden oluşur. Güç gereksinimleri: Üç fazlı dört telli AC380V, 130KW (gazla çalışan), 130KW (elektrikle çalışan). Tüm çekme zinciri kabloları, büyük markaların yüksek esnekliğe sahip, kırılma önleyici kablolarını kullanır.

3. Vakumlu Yapışma Cihazı

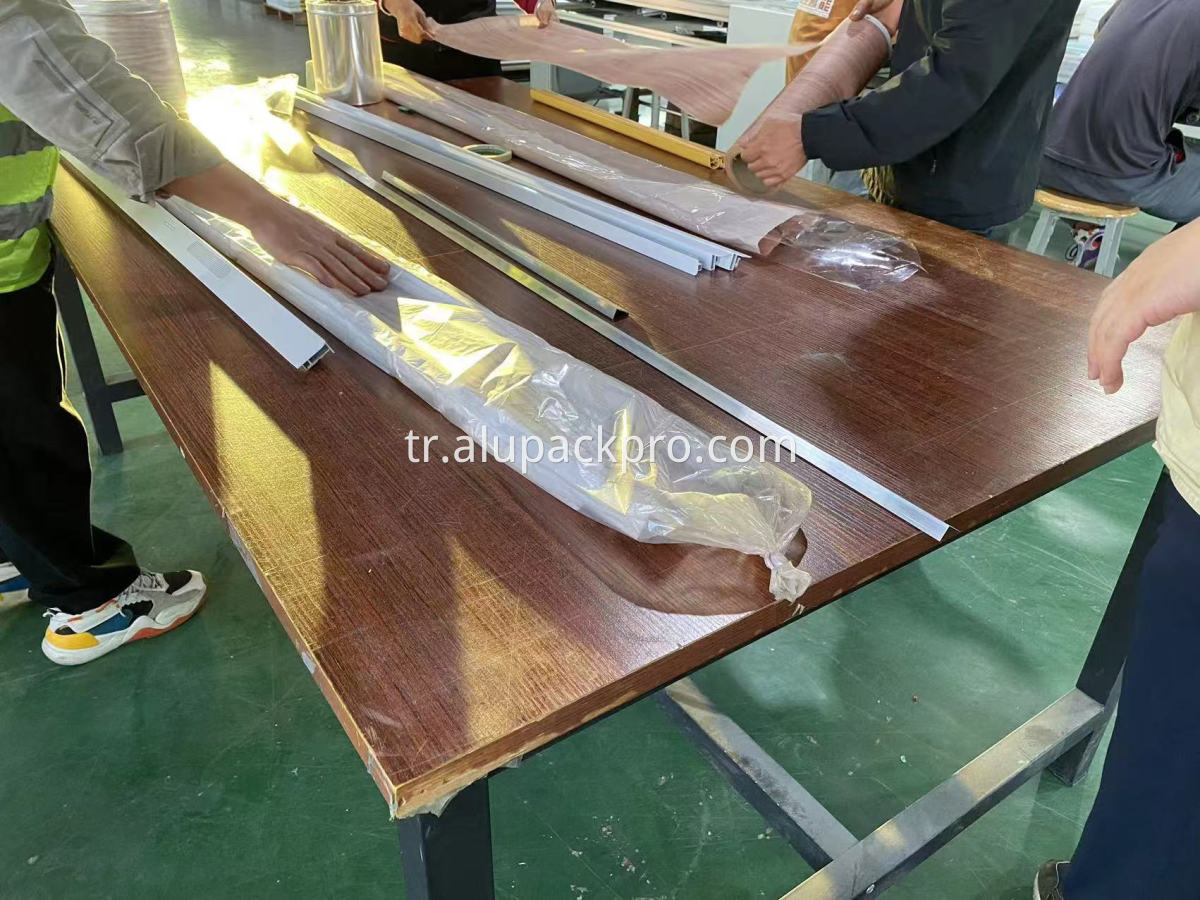

Ahşap veya taş desenli kağıt filmlerin emilmesini ve yapıştırılmasını sağlamak için su halkalı vakum pompası, borular, vakum emme kafaları, çerçeve ve yürüyen besleme mekanizmasından oluşur.

4. Film Ters Üfleme Cihazı

Profiller fırından çıktıktan sonra ters film üfleme gerçekleştirmek için orta basınçlı bir üfleyicinin vakum emme kafalarıyla birbirine bağlanması, filmin hızlı çıkarılmasını kolaylaştırır ve üretim verimliliğini artırır.

5. Vakum Yardımcı Çerçevesi

Sabit bir destek, hareketli vakum çerçevesi ve su tankından oluşur. Profil yükleme ve boşaltma için çalışma platformu görevi görür.

ANA BİLEŞİM

1. Termoset transfer fırını (brülör ve ısı sirkülasyon sistemi dahil) 1 takım

2. Vakum ve tahrik cihazı 2 takım

3. Tek transfer arabası 2 takım

4. Tam otomatik elektrik kontrol sistemi 1 set

ANA TEKNİK PARAMETRELER VE GEREKSİNİMLER

Transfer Baskı Alüminyum Profil Uzunluğu: 2500mm
Profilin maksimum kesit boyutları: Genişlik 100mm × Yükseklik 160mm
Üretim Kapasitesi : Saatte yaklaşık 4–8 fırın, 1–3 ton
Transfer Kağıdı Çeşitleri: Plastik bazlı ve saf kağıt, ahşap desenli kağıt (ahşap efektli transfer sarf malzemeleri)
İşleme Sıcaklığı: 150°C-185°C (dört bölgeli sıcaklık algılama kullanılarak)
Kürleşme Süresi: 7-15 dakika (malzeme boyutuna ve kağıt türüne bağlı olarak)
Isıtma Yöntemi: Yüksek Verimli Uzun Ömürlü Alüminyum Levha Elektrikli Isıtma
Taşıma Yöntemi: Otomatik/Manuel
Saha Alanı Gereksinimleri (Referans Fırın Boyutları): Uzunluk 12000mm × Genişlik 2360mm × Referans Yüksekliği 3400mm
Referans Fırın Boyutları: Uzunluk 4000mm × Genişlik 2160mm × Yükseklik 2300mm
Transfer Başına Profil Sayısı: 15 çubuk + 15 çubuk
Çalışma Güç Tüketimi: ≥121,5 kW/h elektrikli ısıtma elemanı
Toplam Motor Gücü: 139KW
Dış Kabuk Yapısı: Tamamen boyalı; kullanıcı gereksinimlerine göre özelleştirilebilir dış renk
Dış Kabuk Malzemesi: 2.0mm A3 çelik levha
İç Kabuk Malzemesi: 1,5 mm A3 galvanizli çelik levha
Yalıtım Yapısı ve Malzemeleri: Alüminosilikat cam elyaf yünü + 100Kg/m³ yoğunluğa sahip yüksek kaliteli taş yünü, yalıtım katmanı kalınlığı yaklaşık. 230 mm, üstün enerji tasarrufu sağlayan yalıtım performansı sunar.
Hava Akışı Yöntemi: Ayarlanabilir hava çıkışlarına sahip alttan beslemeli, üstten dönüşlü sirkülasyon sistemi.
Hava Kanalı Malzemesi: 1,5 mm galvanizli çelik levhadan hidrolik bükme ile oluşturulmuştur.
Fırın Odası Giriş Referans Boyutları: Genişlik: 1690–2170 mm, Yükseklik: ≥700 mm.
